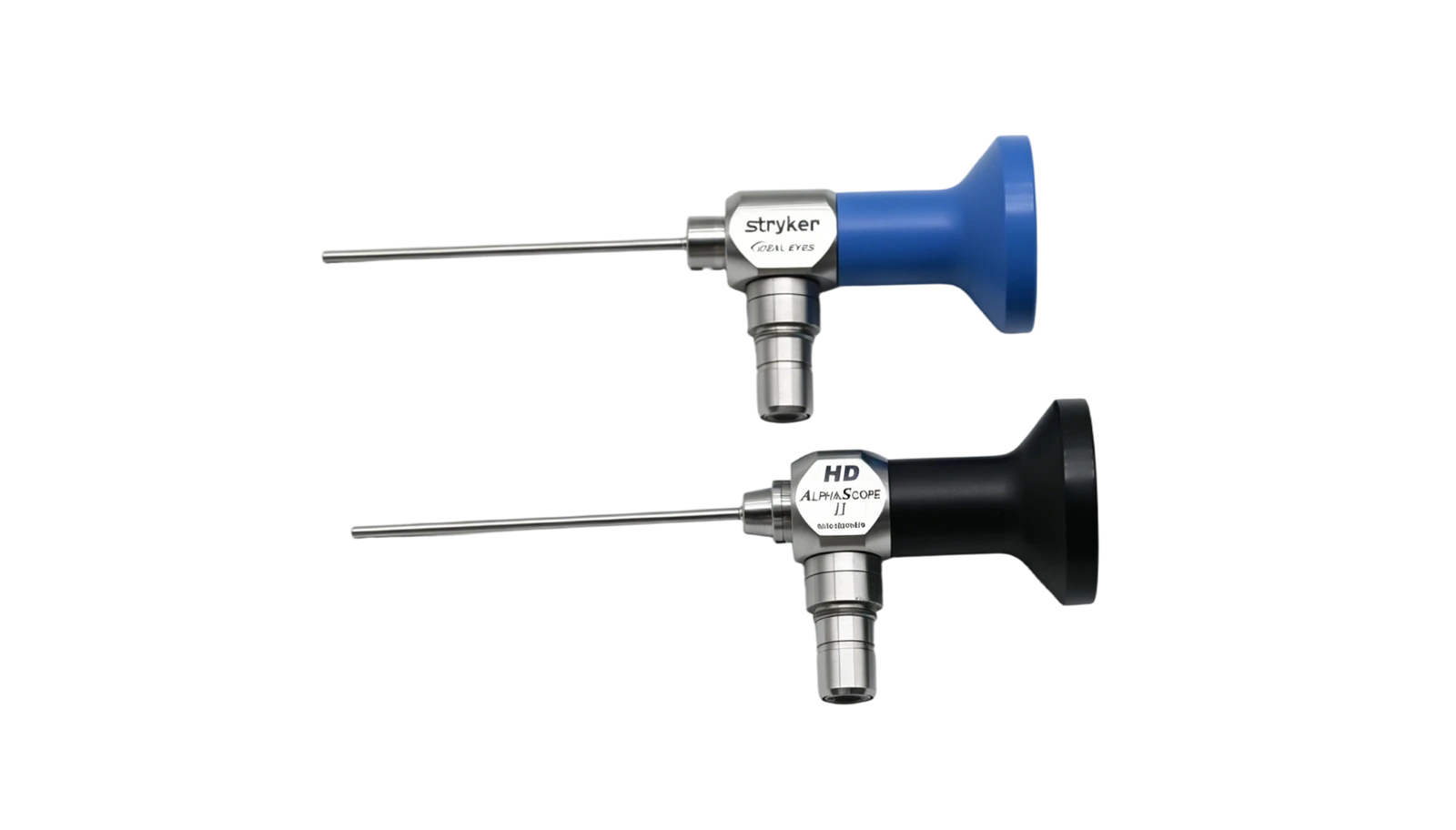

Denne tekniske kofferten fokuserer på to kjeveartroskopmodeller, STRYKER 0502-119-010 og GIMMI E.8186.20. Vi bryter ned hele arbeidsflyten for demontering av optiske linser, dyprensing, montering og optisk kalibrering i detalj. Disse to skopene deler nesten identisk intern optisk arkitektur, så deres feilsøkingslogikk og operasjonsprosedyrer er svært utskiftbare. Denne veiledningen fungerer som en universell referanse for service på lignende artroskopiske optiske systemer.
Demontering av optisk bane

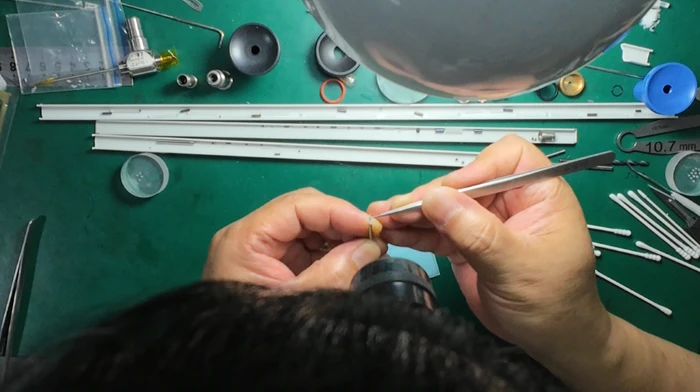

Start nedrettelse av optisk bane ved å trekke ut avstandsrør, membraner og adapterkompresjonsblokker. Bruk en kroket sonde for å nå inn i avstandsrøret, vri den forsiktig løs, og løft den deretter ut med presisjonstang. Bank lett på kikkerthuset for å løsne interne kompresjonsblokker. Nøye kontroll av påført kraft er nødvendig under dette trinnet for å forhindre at de interne optiske komponentene forskyves eller opprettholdes skade på grunn av vibrasjoner. For å sikre at innrettingsrekkefølgen til de optiske komponentene forblir uforstyrret under demontering, brukes et reduksjonshus.
(Installer reduserende foringsrør)

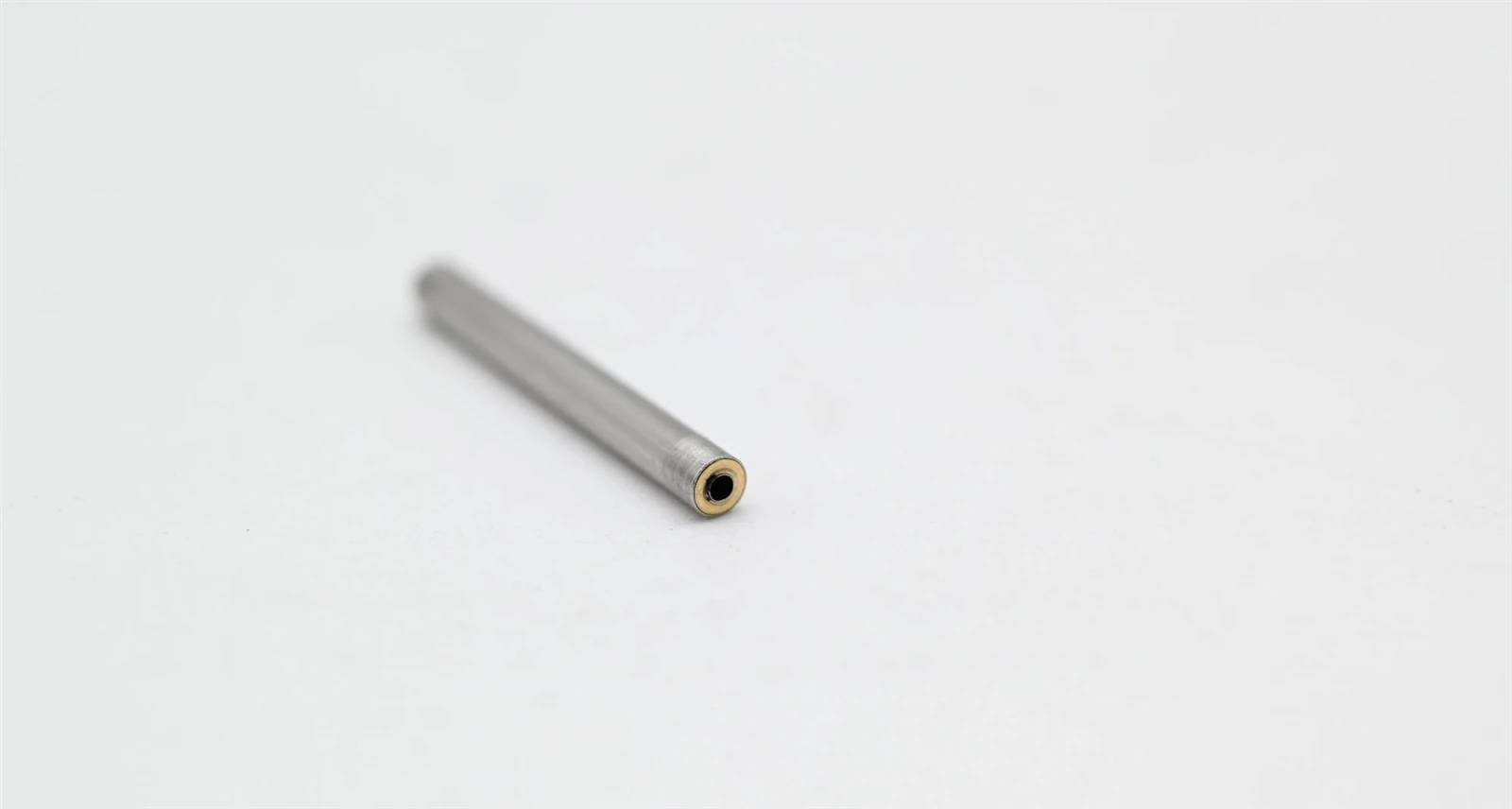

(reduserende foringsrør)
Den spesifikke strukturen til reduksjonshuset består av et rustfritt stålrør med en ytre diameter på 2,7 mm som fungerer som hoveddelen, med kobberhylser (2 mm tykke) montert i begge ender; et rustfritt stålrør med en indre diameter på 1,1 mm og en ytre diameter på 1,25 mm er installert på innsiden. Dette verktøyet krever høy konsentrisitet og funksjoner for å sikre at stavlinsene opprettholder sin opprinnelige rekkefølge uten endringer under demontering og montering.
Koble reduksjonshuset og den utvidede eksterne adapteren til artroskopet. Bank forsiktig på kikkertkroppen mens du utfører visuell inspeksjon til stanglinsene er eksponert fra skoprørets åpning. En metode for å bekrefte fullstendig fjerning av alle optiske elementer er som følger: Sett inn et tynt rustfritt stålrør i artroskopet, merk posisjonen der røret ikke kan bevege seg videre, og sammenlign deretter denne markerte dybden med den totale lengden på skopets ytre rør for å verifisere om alle interne komponenter har blitt helt uttrukket.
Rengjøring
Etter at alle optiske elementer er fjernet, går du videre til å rengjøre innsiden av skopkroppen. Skrap først av limrester ved den distale tuppen med en pinsett, og poler deretter gjenværende limlag med sandpapir med 1200-korn for å gjenopprette en ren metalloverflate.
For å rengjøre den indre veggen av skopskaftet, skyv alkohol-gjennomvåt lo-frie kluter frem og tilbake gjennom lumen med et rustfritt stålrør.
Det rustfrie stålrøret som brukes i dette tilfellet har en ytre diameter på 1,0 mm og en indre diameter på 0,9 mm, som matcher dimensjonene til det optiske systemet. Rengjøringsprosessen må gjentas flere ganger for å sikre at ingen forurensninger blir igjen på de indre veggene.

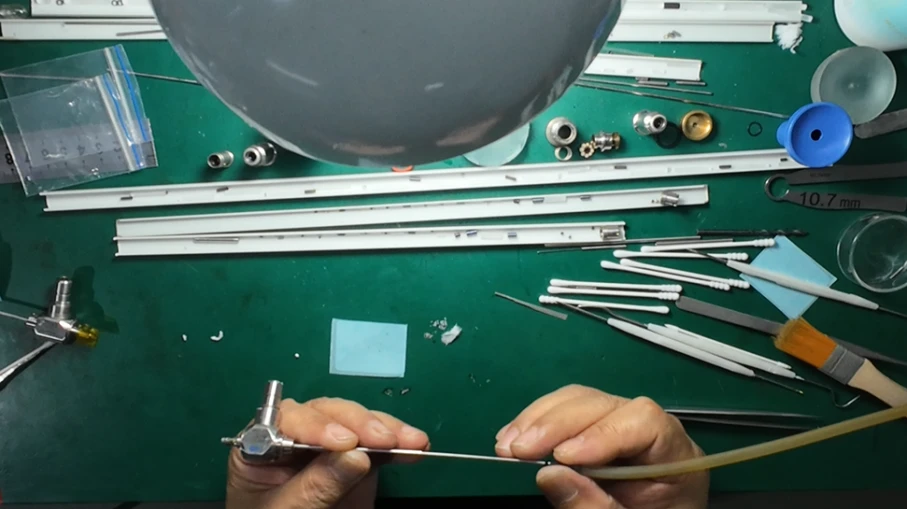

(negativ-trykkvakuumspyling)
Etter tørking kobler du en sugeenhet til det rustfrie stålrøret for å utføre negativt-trykkvakuumspyling på skaftets indre vegg, og fjerner fint rusk, lo og rester av alkohol på innsiden. Flytt det rustfrie stålrøret forover og bakover gjentatte ganger under suging for å sikre full rengjøring av alle lumensegmenter. Når rengjøringen er fullført, forsegle begge ender av skopskaftet med høy-temperaturforsegling for å blokkere støv og unngå sekundær forurensning.
Test montering
Den indre monteringshylsen brukes til å justere sentreringen av okularfiberkabelen. Hvis hylsen er skadet eller forårsaker optisk sentreringsavvik, slip og reparer den på en urmaker dreiebenk. Når du fjerner stavlinser, bruk okularenheter fra STRYKER-cystoskoper eller hysteroskoper med matchende indre og ytre diametere som hjelpeverktøy for å holde demonterte optiske komponenter i riktig rekkefølge.

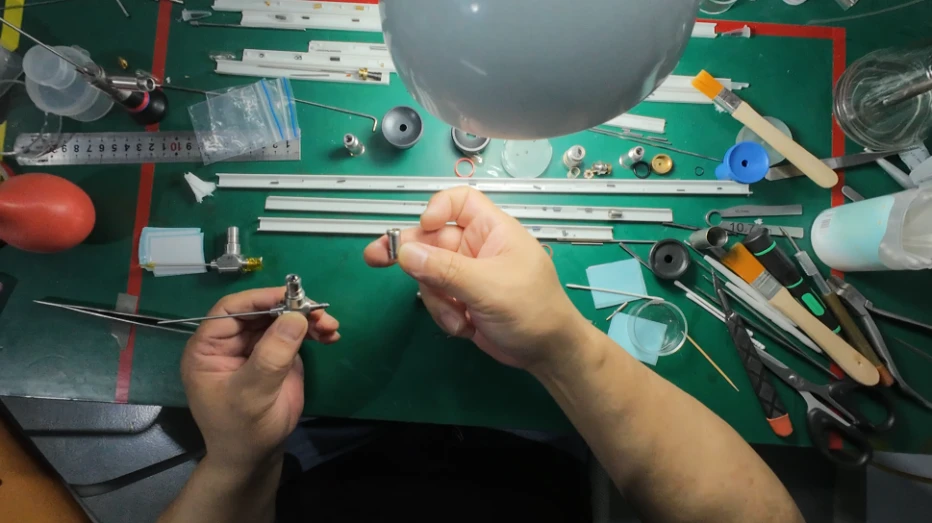

(Ekstra demonteringsverktøy)
Montering krever ekstremt høy operasjonell presisjon. Denne reparasjonsvesken bruker en 40x hodeforstørrelsesglass for drift; et høy-kikkertmikroskop er også akseptabelt. Før montering må begge sider av lupe-/mikroskoplinser og alle klemmetang rengjøres grundig for å eliminere støv- og oljeflekker.
Om verktøyvalg,,Ekstra-fin tang brukes til å skrubbe og installere avstandsrør, mens dedikerte spesialtang er nødvendig for å holde optiske linser. Dette etuiet bruker linsetang med en 1,1 mm rund kjeveåpning. Denne designen forhindrer effektivt tap av linse eller riper under tørking. Den indre boringen til avstandsringene må tørkes av med bittesmå lofrie vattpinner- for å garantere renslighet på alle sammenfallende overflater.
For denne modellen av endoskop er det best å fullstendig demontere, rengjøre og sette sammen hele objektivlinseenheten. Interiøret i kikkertkroppen er delt inn i tre seksjoner, noe som gjør montering bakfra og mot fronten ganske utfordrende. Under prosedyren, fjern først stanglinsene og avstandsstykkene; varme deretter objektivlinseenheten til omtrent 200 grader og bruk et spesialisert rørformet verktøy for å skyve ut hvert optiske element ett etter ett. Når rengjøringen er fullført, setter du inn komponentene sekvensielt fra den distale enden (hodet på skopet) for å sette sammen objektivlinseenheten igjen.
Objektiv linsebinding
Bindeprosessen bestemmer direkte tettheten og levetiden til objektivlinsegruppen. Denne reparasjonen tar i bruk tilpasset høy-temperaturbestandig tetningsmasse med følgende egenskaper:
Den tåler temperaturer opp til 500 grader, binder seg godt til glass og rustfritt stål, og viser utmerket motstand mot aldring, syrer og alkalier. Dette halv-gjennomsiktige limet har god flytbarhet; når den brukes til å lime sammen objektivlinser, sikrer den effektiv penetrasjonsdybde og lufttetthet-overgår halv-faste lim i denne forbindelse. Det kreves imidlertid nøye kontroll av arbeidstiden, og oppvarming til ca. 300 grader er nødvendig dersom limlaget må demonteres.[les mer om...]
- Limblanding: Bland en passende mengde lim jevnt i ca. 2 minutter, og la det deretter hvile i mer enn ti minutter for for-herding. Start påføringen når limet blir lett klebrig; dens reduserte flyt forhindrer innover sivning. Juster rørehastigheten i henhold til omgivelsestemperaturen: tynnere lim under høy temperatur kan blandes litt raskere. Små mikrobobler som genereres under omrøring vil forsvinne naturlig og påvirker ikke de endelige forseglingsresultatene. Merk at limet krymper litt mens det hviler. Hvis ufullstendig fylling oppstår under innkapslingen, vil overflatelim konvergere naturlig innover via molekylær spenning for å sikre full intern forsegling.
- Limdispensering: Begynn å dispensere når limet når en tynn strengtilstand. Klem en 0,3 mm akupunkturnål som limapplikator. Driftstrinn: Stikk først objektivlinsen litt utover med en tang som bærer et lite stykke 3M tape, -klem linsen på nytt med 1,2 mm mikro-kjevetang, plukk opp lim med akupunkturnålen og påfør et jevnt belegg rundt den fremre halvdelen av objektivets omkrets. Sett linsen inn i røråpningen igjen med hjelp fra en tannpirker. Etter innsetting, kontroller nøye for limoverløp eller opphopning rundt linsens omkrets.

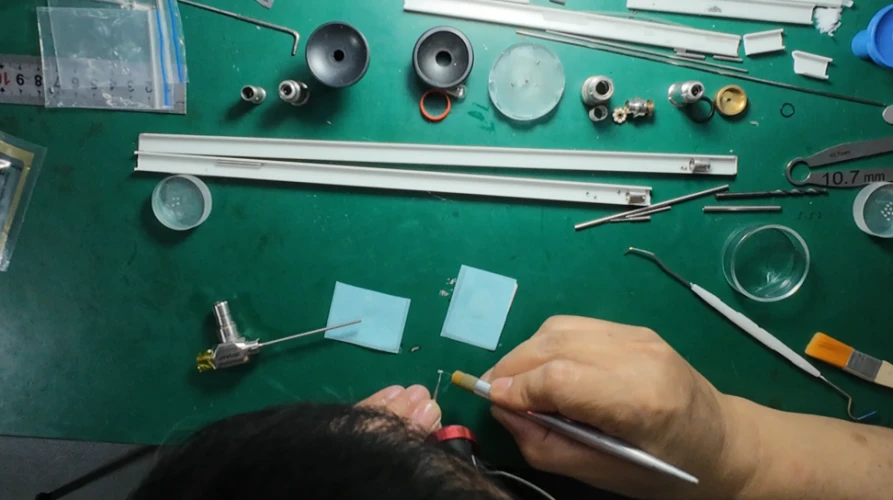

(limdispensering)
- Fjerning av overflødig lim: La den limte enheten stå i 8 timer; limet får delvis hardhet, men er ikke fullstendig herdet på dette stadiet. Skrap av overflødig lim med tannpirkere eller bomullspinner, varmeherd enheten for å maksimere limstyrken, og tørk deretter av med spritservietter. For riper på linseoverflaten eller gjenstridige rester som ikke kan fjernes med enkle vattpinner eller alkohol, fortynn poleringsmiddel med rent vann og poler forsiktig med en tannpirker innpakket i mikrofiber. Viktig påminnelse: Fullfør den optiske bildejusteringen mens limet fortsatt er delvis herdet, og bekreft kvalifisert bildebehandling før endelig full herding. Fullt herdet lim skaper permanente bindinger som gjør påfølgende demontering og re-debugging vanskelig.
Okularkalibrering
For å demontere okularet, kutt opp det ytre okularrøret med et dreieverktøy. Etterfølgende re-lodding kan gjenopprette den opprinnelige rørdiameteren og -bredden nøyaktig uten at det går på bekostning av monteringspresisjonen.
Før okularinstallasjon, trykk avstandsrørene helt på plass med tang, og monter deretter okularjusteringsbasen for å finjustere fiberkabelsentrering. Rengjør innvendige okulargjenger grundig for å unngå at rusk faller inn i den optiske banen under gjenging. Roter okularet sakte innover mens du observerer-det optiske bildet i sanntid. Hvis fiberkabelen er feiljustert, demonter alle delene, -rengjør og gjenta monteringen.
(Rengjør innvendige okulargjenger)
Endelig reparasjon og montering
Før full optisk montering, må hver enkelt komponent inne i kikkerthuset rengjøres separat, inkludert begge overflatene på hver stanglinse og den ytre overflaten av hvert avstandsrør. Hold optiske linser eller enheter med en ren pinsett, tørk av linseoverflatene i sirkulære bevegelser eller utadgående spiraler fra senter til kant med alkohol-fuktede vattpinner for å løfte skitt i stedet for å spre forurensninger. Skift vattpinner ofte under tørking for å unngå sekundære riper fra skitne vattpinner. Alt monteringsarbeid må bruke forhånds-dedikerte tang og inventar; direkte kontakt med bare-hånd med linser vil introdusere nye forurensninger.
(samle)
Alle tilpassede verktøyvalg, limtilpasning, limingsprosesser, demontering og monteringssekvenser vist i dette tilfellet er verifisert gjennom gjentatte praktiske vedlikeholdsforsøk. Vi vil fortsette å dele reparasjonsetuier av andre endoskopmodeller i påfølgende artikler, følg med.
